Hersteller für Schweißbaugruppen und Metallbaugruppen
Blechbauteile aus Stahl, Edelstahl und Aluminium fügen und montieren – vom Prototypen bis zur Kleinserie.
Stickel fertigt und montiert Baugruppen aus Blech. Als Hersteller von Schweißbaugruppen verknüpfen wir in Löchgau die Blechumformung mit Füge- und Montagearbeiten für industrielle Anwendungen.
Schweißen und Fügen
Schweißverfahren, mechanische Verbindungen und Kleben ermöglichen unterschiedliche Wege vom einzelnen Blechteil zur gefügten Baugruppe.
Handarbeit und Robotik
Manuelle Bearbeitung für Muster und Änderungen; automatisierte Fügeprozesse für wiederkehrende Arbeitsschritte an der Baugruppe.
Qualität prüfen
Möglichkeiten zur Schliffprüfung sowie taktile und optische Messtechnik unterstützen die Prüfung von Verbindungen und Bauteilen.
Vom Blech-Umformteil zur montierten Baugruppe
Die spätere Verbindung beginnt bei der Gestaltung der Einzelteile. Fügeflächen, Beschnitt und die Lage von Anschlussbereichen müssen zusammenpassen. Auch Schweißzangen, Brenner oder mechanische Fügewerkzeuge benötigen ausreichend Zugang zur Verbindungsstelle.
Die Baugruppenmontage ist Teil der durchgängigen Fertigung bei Stickel. Umformung, erforderlicher Beschnitt und Fügen lassen sich dadurch innerhalb einer Prozesskette abstimmen. Bei der Baugruppenmontage für den Maschinenbau kommt es beispielsweise darauf an, dass Anschlussmaße, Befestigungspunkte und Einbaulage zum Gesamtsystem passen.
Fügeverfahren für Metallbaugruppen
Werkstoff, Blechdicke und Belastung bestimmen die Verfahrenswahl. Hinzu kommen Bauteilgeometrie, Zugänglichkeit und Anforderungen an die Oberfläche. Nicht jedes Fügeverfahren eignet sich für jede Materialkombination.
Schweißbaugruppen
Für Schweißbaugruppen stehen bei Stickel Widerstandspunktschweißen sowie MAG-, MIG- und WIG-Schweißen zur Verfügung. Beim Widerstandspunktschweißen werden überlappende Bleche punktuell verbunden. MAG und MIG bezeichnen Metall-Aktivgas- beziehungsweise Metall-Inertgasschweißen; WIG steht für Wolfram-Inertgasschweißen. Auch das Einbringen von Aufschweißteilen gehört zur Baugruppenfertigung.
Mechanisches Fügen
Zum Verfahrensspektrum gehören Nieten, Stanznieten und Durchsetzfügen sowie das Einbringen von Einpressteilen. Beim Durchsetzfügen, auch Clinchen genannt, entsteht die Verbindung durch örtliches Umformen der übereinanderliegenden Bleche. Durchsetzfügen kommt ohne zusätzliche Niete aus.
Kleben und Rollfalzen

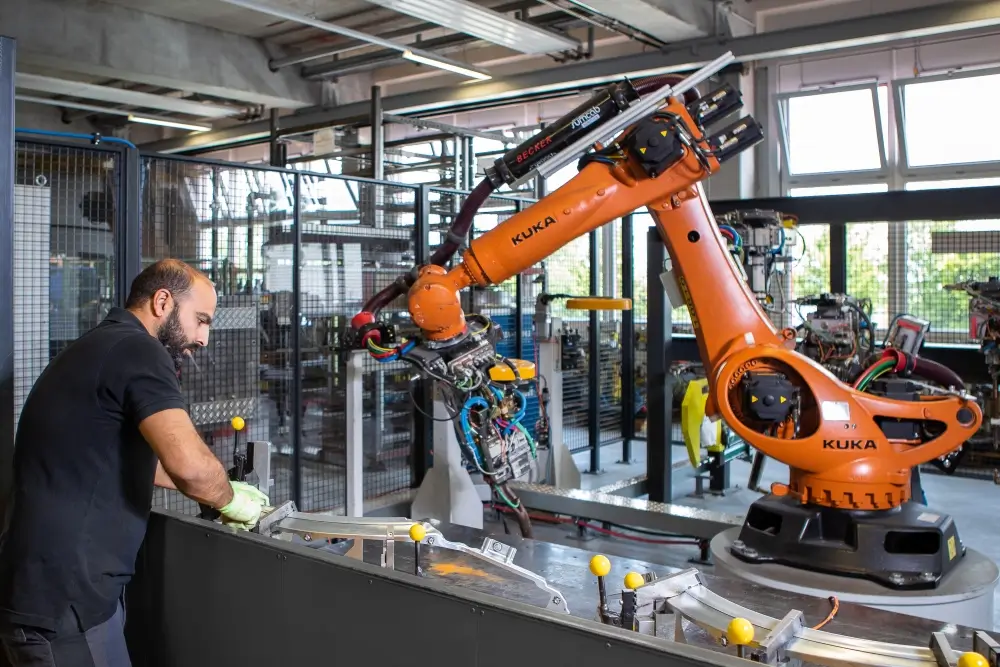

Kleben ergänzt die Fügetechnik. Beim Rollfalzen wird eine Blechkante mit einem Rollenwerkzeug schrittweise umgelegt. In der Roboterzelle bei Stickel sind Rollfalzen, Punktschweißen, Durchsetzfügen und Klebstoffauftrag automatisierbar. Für das Gelieren des Klebstoffs steht ein eigener Ofen zur Verfügung.
Baugruppen aus Edelstahl, Stahl und Aluminium
Stickel verarbeitet im Feinblechbereich Stahl, Edelstahl und Aluminium. Für Baugruppen aus Edelstahl zählt die konkrete Werkstoffgüte. Sie beeinflusst zusammen mit Blechdicke und Oberflächenanforderungen die Eignung des Fügeverfahrens. Die Werkstoffbezeichnung allein genügt daher nicht, um eine Verbindung auszulegen.
Handfertigung und automatisiertes Fügen
Bei Vorserien und Kleinserien rückt die wiederholbare Ausführung der Füge- und Montageschritte in den Vordergrund. Bauteilgeometrie, Stückzahl und Änderungsbedarf bestimmen mit, wie Handarbeit und automatisierte Abläufe sinnvoll zusammenspielen.
Verbindungen und Bauteilmaße prüfen
Stickel fertigt und bewertet Schliffbilder. An einem präparierten Querschnitt lassen sich Merkmale der Verbindung untersuchen. Bei Schweißverbindungen gehören dazu beispielsweise die Nahtgeometrie und innere Unregelmäßigkeiten. Die Aussage gilt für die untersuchte Stelle; ein Schliffbild weist nicht automatisch die Qualität der gesamten Baugruppe nach.
Zur Maßprüfung der gefertigten Bauteile stehen handgeführte und CNC-gesteuerte, taktile sowie optische Messanlagen zur Verfügung. Die Vermessung erfolgt auf Basis des bereitgestellten Datensatzes; eine Dokumentation der Ergebnisse ist möglich.
Ihre Baugruppe mit Stickel besprechen
Sie suchen einen Hersteller für Schweißbaugruppen oder montierte Blechbaugruppen? Für den ersten Austausch helfen Angaben zu Werkstoff, ungefähren Abmessungen, Stückzahl und geplanter Anwendung. Vorhandene Zeichnungen, CAD-Daten oder Musterteile können anschließend die technische Prüfung unterstützen.
Projekt besprechenFragen zur Baugruppenfertigung
Wann ist Durchsetzfügen eine Alternative zum Schweißen?
Durchsetzfügen kann für überlappende, ausreichend umformbare Bleche infrage kommen. Die Verbindung entsteht durch örtliches Umformen ohne zusätzliche Niete. Ob das Verfahren passt, hängt unter anderem von Werkstoff, Blechdicken, Zugänglichkeit und geforderter Belastbarkeit ab.
Ab welcher Stückzahl lohnt sich automatisiertes Fügen?
Für automatisiertes Fügen gibt es keine allgemeine Mindeststückzahl. Entscheidend sind neben der Stückzahl der Aufwand für Vorrichtungen, Programmierung und Einrichtung sowie die Bearbeitungszeit je Baugruppe. Auch Varianten und spätere Änderungen beeinflussen die Wirtschaftlichkeit. Deshalb ist die Abwägung zwischen Handarbeit und Automatisierung für die konkrete Baugruppe erforderlich.
Warum müssen bei Schweißbaugruppen auch Maße nach dem Fügen geprüft werden?
Beim Schweißen können Erwärmung und Abkühlung zu Schrumpfung und Verzug führen. Maßhaltige Einzelteile garantieren deshalb noch keine maßhaltige Baugruppe. Für die Prüfung sind die vereinbarten Maße und Toleranzen der fertigen Baugruppe maßgeblich, insbesondere an Anschluss- und Befestigungsstellen.
